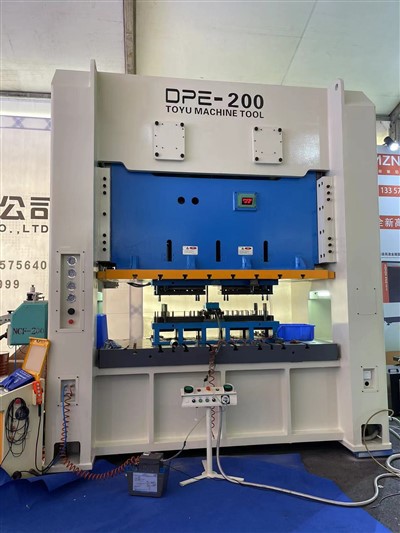

Особенности машины для штамповки металла

1. Высокая точность. Высокоточный пробивной пресс со стальной рамой обеспечивает непревзойденную точность и аккуратность при производстве металлических изделий. Благодаря высокой точности и повторяемости он обеспечивает стабильную производительность и высокий уровень качества продукции.

2. Высокая эффективность: по сравнению с другими типами промышленного оборудования, закрытый однокривошипный высокоточный пробивной пресс со стальной рамой отличается высокой скоростью и эффективностью. Это означает более быструю обработку, более высокую производительность и сокращение времени простоя.

3. Высокая долговечность: высокоточный пробивной пресс со стальной рамой имеет прочную и долговечную конструкцию, обеспечивающую долговечность и надежность. Он может выдерживать самые требовательные промышленные применения, обеспечивая срок службы и минимальные требования к техническому обслуживанию.

4. Низкое энергопотребление. Закрытый однокривошипный высокоточный пробивной пресс со стальной рамой имеет энергосберегающую конструкцию и потребляет меньше энергии, чем другие типы машин. Это не только экономит затраты на электроэнергию, но и помогает сократить выбросы углекислого газа.

Штамповочное изделие 1

Штамповочное изделие 2

Штамповочное изделие 3

Штамповочное изделие 4

Штамповочное изделие 5

Штамповочное изделие 6

Область применения

Используется для автоматического поточного производства медных деталей, красной штамповки, ковки, волочения, изделий специальной формы...

Имя	Единица	ДПС-125Т		ДПС-160Т		ДПС-200Т
Номинальная сила	КН	1250		1600		2000
Тип		V	H	V	H	V	H
Ход ползунка	мм	250	160	280	180	300	200
Номинальная сила хода	мм	20	15	20	15	25	20
Количество ходов (постоянная скорость)	s.p.m	40	60	35	55	40	50
Максимальная высота штампа	мм	400	450	450	500	500	550
Регулировка высоты штампа	мм	100		100		120
Меньший размер рабочего стола	мм	750×700×105		800×750×115		850×800×35
Слайдер снизу	мм	750×450		810×500		930×700
Центральное отверстие рабочего стола	мм	Ø310		Ø350		Ø400
Отверстие для ручки штампа	мм	Ø75		Ø75		Ø75
Главный двигатель	КВт×П	11×4		18.5×4		22×4
Размер тяги	мм	M30×550		M30×620		M36×700
Используемое давление воздуха	МПа	0.6-0.7		0.6-0.7		0.6-0.7
Удар (спереди и сзади × слева и справа × высота)	мм	1763×1623×3600		2090×1906×3900		2302×2056×4355

Имя	Единица	ДПС-250Т		ДПС-315Т		ДПС-400Т
Номинальная сила	КН	2500		3150		4000
Тип		V	H	V	H	V	H
Ход ползунка	мм	320	200	350	250	400	250
Номинальная сила хода	мм	25	20	30	20	30	20
Количество ходов (постоянная скорость)	s.p.m	35	50	28	40	25	35
Максимальная высота штампа	мм	520	580	550	600	600	675
Регулировка высоты штампа	мм	120		120		150
Меньший размер рабочего стола	мм	950×900×155		1000×900×177		1200×1000×185
Слайдер снизу	мм	970×800		1050×900		1200×800
Центральное отверстие рабочего стола	мм	Ø420		Ø450		Ø500
Отверстие для ручки штампа	мм	Ø75		Ø75		Ø75
Главный двигатель	КВт×П	30×4		37×4		45×4
Размер тяги	мм	M36×700		M36×900		M36×1000
Используемое давление воздуха	МПа	0.6-0.7
Удар (спереди и сзади × слева и справа × высота)	мм	2820×2136×4730		2900×2206×5112		3400×2346×5377

Имя	Единица	ДПС-400 Трехосный		ДПС-500 Трехосный		ДПС-600 Трехосный
Номинальная сила	КН	4000		5000		6000
Тип		V	H	V	H	V	H
Ход ползунка	мм	400	250	450	250	450	250
Номинальная сила хода	мм	30	20	30	20	30	20
Количество ходов (постоянная скорость)	s.p.m	25	35	20	35	20	35
Максимальная высота штампа	мм	600	675	650	750	650	750
Регулировка высоты штампа	мм	150		150		150
Меньший размер рабочего стола	мм	1200×1000×185		1400×1200×215		1500×1200×235
Слайдер снизу	мм	1280×1000		1600×1200		1600×1200
Центральное отверстие рабочего стола	мм	Ø500		Ø550		Ø550
Отверстие для ручки штампа	мм	Ø75		Ø100		Ø100
Главный двигатель	КВт×П	37×4		55×4		55×4
Размер тяги	мм	M36×1000		M42×1200		M42×1300
Используемое давление воздуха	МПа	0.6-0.7
Удар (спереди и сзади × слева и справа × высота)	мм	3512×2240×5600		3627×2480×5800		3810×2600×6150

Имя	Единица	ДПС-800 Трехосный		ДПС-1000 Трехосный
Номинальная сила	КН	8000		10000
Тип		V	H	V	H
Ход ползунка	мм	450	300	450	300
Номинальная сила хода	мм	35	25	35	25
Количество ходов (постоянная скорость)	s.p.m	20	35	20	35
Максимальная высота штампа	мм	700	775	700	775
Регулировка высоты штампа	мм	150		150
Меньший размер рабочего стола	мм	1600×1300×265		1700×1350×295
Слайдер снизу	мм	1700×1300		1800×1350
Центральное отверстие рабочего стола	мм	Ø600		Ø700
Отверстие для ручки штампа	мм	Ø120		Ø120
Главный двигатель	КВт×П	75×4		90×4
Размер тяги	мм	M48×1400		M48×1500
Используемое давление воздуха	МПа	0.6-0.7
Удар (спереди и сзади × слева и справа × высота)	мм	4020×2740×6400		4200×2840×6850

Стандартные аксессуары
Пневматическое сцепление	●
Сенсорный экран	●
Счетчик предварительной нагрузки, счетчик предварительного разрыва	●
Гидравлическое устройство защиты от перегрузки	●
Устройство обнаружения застревания	●
Розетка питания	●
Электрическое устройство смазки	●
Электронное устройство регулировки слайдов	●
Электронный индикатор высоты формы	●
Устройство балансировки направляющих и форм	●
Электронный поворотный кулачковый переключатель	●
Индикатор угла коленчатого вала	●
Прилавок	●
Разъем источника воздуха	●
Устройство защиты второй ступени	●
Руководство по эксплуатации	●

Стандартные аксессуары	○
Пневматическое устройство для штамповки	○
Ножной переключатель	○
Ползун верхнего перфорационного устройства	○
Антивибрационная ножка	○
Устройство фотоэлектрической защиты	○
Питатели (пневматические, механические и типа NC)	○
Стойка	○
Выравниватель	○
Робот	○
Устройство освещения формы	○
